濾料種類	濾料組成			正常濾速 （m/h）	強制濾速 （m/h）
	粒徑 （mm）	不均勻系數 K80	厚度 （mm）
單層 粗砂濾料	石英砂 d10=0.8	＜2.0	700	8～10	10～12
雙層濾料	無煙煤 d10=1.0	＜2.0	300～400	9～12	12～16
	石英砂 d10=0.8	＜2.0	400
均勻級配 粗砂濾料	石英砂 d10=1.0～1.3	＜1.4	1200～1500	8～10	10～12

2.3 當濾池采用大阻力配水系統時，其承托層宜按表 2 采用。

表 2 大阻力配水系統承托層材料、粒徑與厚度

層次（自上而下）	材    料	粒    徑	厚   度
1	礫石	2～4	100
2	礫石	4～8	100
3	礫石	8～16	100
4	礫石	16～32	本層頂面應高出配水系統孔眼 100

3 配水、配氣系統

3.1 設計要點

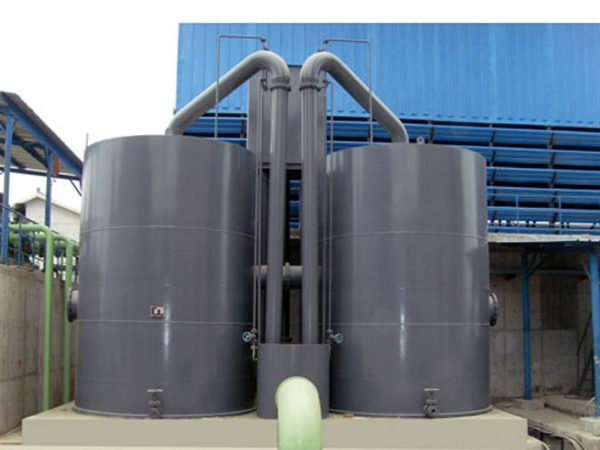

a ）重力無閥過濾器配水、配氣系統，應根據濾池形式、沖洗方式、單格面積、配水配氣的均勻性 等因素考慮選用。采用單水沖洗時， 可采用穿孔管、濾頭等配水系統； 氣水沖洗時， 可選用 長柄濾頭、穿孔管等配水、配氣系統。

b）大阻力穿孔管配水系統孔眼總面積與濾池面積之比宜為0.20%~0.28%；小阻力濾頭 配水系統縫隙總面積與濾池面積之比宜為 1.25%~2.00%。

c ）大阻力配水系統應按沖洗流量，并根據下列數據通過計算確定：

1）配水干管（渠）進口處的流速為1.0~1.5m/s；

2）配水支管進口處的流速為 1.5~2.0m/s；

3）配水支管孔眼出口流速為 5~6m/s。

d）干管（渠）頂上宜設排氣管，排出口需設在濾池水面以上。

e ）長柄濾頭配氣配水系統應按沖洗氣量、水量，并根據下列數據通過計算確定： 1）配氣干管進口處的流速為 10~15m/s；

2）配水（氣）渠配氣孔出口流速為10m/s左右；

3）配水干管進口端流速為 1.5m/s。

4）配水（氣）渠配水孔出口流速為1~1.5m/s 左右。

f）配水（氣）渠頂上宜設排氣管，排出口需設在濾池水面以上。

g）配水系統要求能均勻地收集濾后水和分配反沖洗水；并要求安裝維修方便，不易堵 塞，經久耐用。

3.2 水頭損失計算

3.2.1 大阻力配水系統

3.2.1.1 管式大阻力配水系統水頭損失，當按孔口的平均水頭損失計算時，可采用：

h2  = ()2

（1）

式中：

h2——孔口平均水頭損失；

q——沖洗強度[L/(s·m2)]；

g——重力加速度（m/s2）；

μ——流量系數，宜取 0.65；

β——孔眼總面積與濾池面積之比，采用 0.20%~0.28%。

h3 =0.022H1q          （2）

式中：

h3——承托層水頭損失；

H1—— 承托層厚
